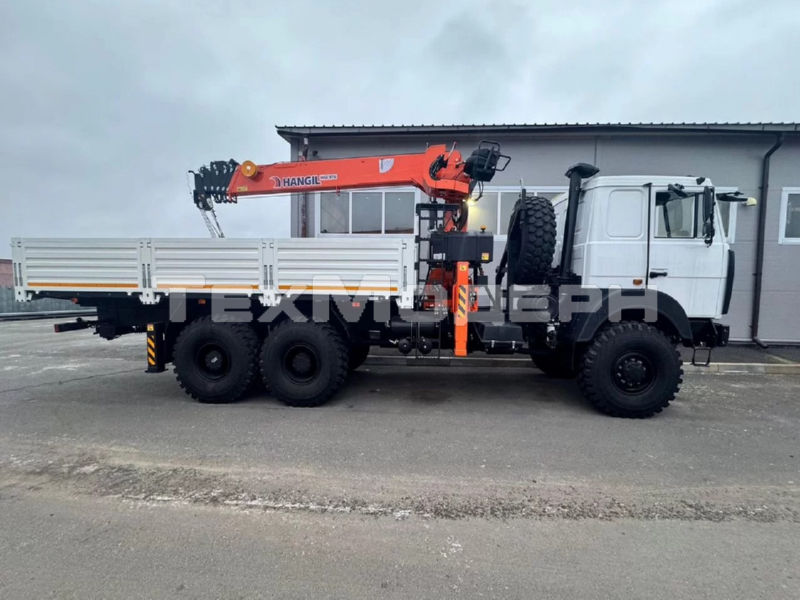

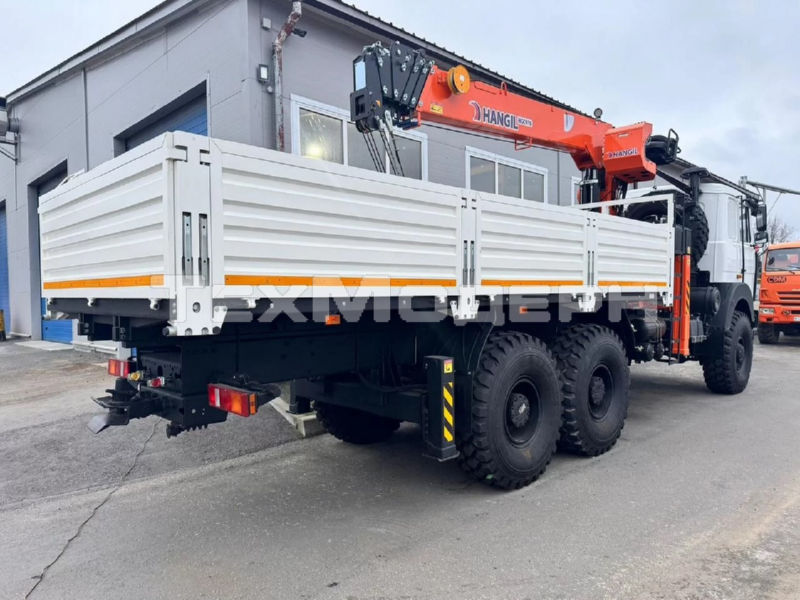

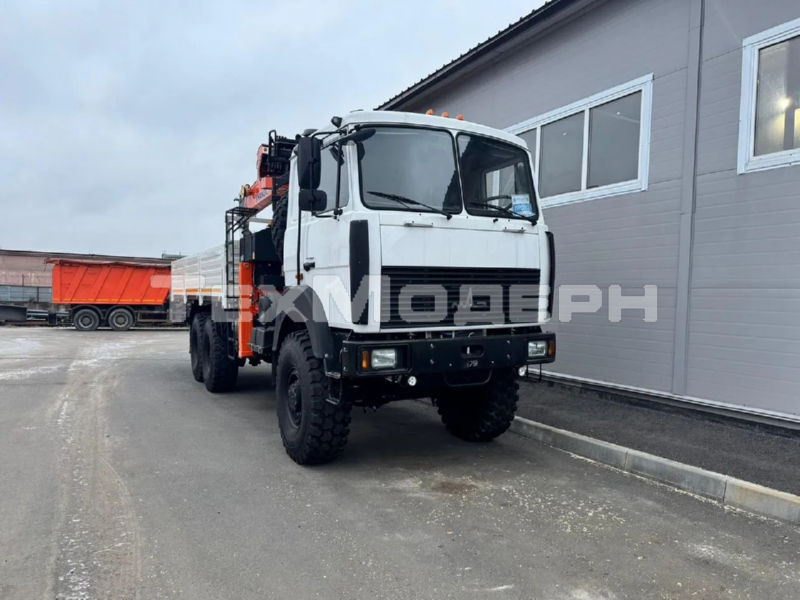

МАЗ 6317 с КМУ Hangil HGC 976
Комбинация белорусского МАЗ-6317 и южнокорейской стрелы Hangil HGC976 создаёт мощный и универсальный автокран, способный эффективно работать в самых разных условиях — от строительных площадок до промышленных объектов.
МАЗ-6317 — благодаря полному приводу (6×6), мощному двигателю ЯМЗ-651.10 (360 л.с.) и усиленной подвеске, он отлично справляется с бездорожьем, что делает его идеальной платформой для монтажа крано-манипуляторной установки (КМУ) в условиях сложного рельефа. КМУ Hangil HGC976 — продукт южнокорейской компании Hangil, известной высокой надёжностью и точностью гидравлики.
Технические характеристики Hangil HGC 976
| Максимальный грузовой момент, тм | 18 |
|---|---|
| Максимальная грузоподъёмность, кг | 8000 |
| Грузоподъёмность на максимальном вылете, кг | 550 |
| Максимальный вылет стрелы, м | 18,9 |
| Максимальная рабочая высота, м | 21,8 |
| Минимальный вылет стрелы, м | 2,0 |
| Угол наклона стрелы, град | -17~80 |
| Угол поворота, град | 360 |
| Скорость поворота, об/мин | 1,9 |
| Расчетная подача масла, л/мин | 70 |
| Давление масла, кг/см2 | 210 |
| Объем масляного бака, л | 150 |
| Тип стрелы | Гексагональная |
| Количество секций | 6 |
| Трос | 10мм x 100м |
| Вылет передних аутригеров, м | 5,4 |
| Вылет задних аутригеров, м | 4,2 |
Характеристики автомобиля МАЗ 6317
|
Параметр |
Значение |
|
Полная масса автомобиля |
33 150 кг (25 000 кг) |
|
Масса снаряжённого автомобиля |
17 640 кг |
|
Грузоподъёмность |
15 510 кг (7 360 кг) |
|
Двигатель |
WP10.375E53 |
|
Мощность двигателя |
276 кВт (375 л. с.) |
|
Максимальный крутящий момент |
1 600 Н·м (163 кгс·м) |
|
Коробка передач |
9JS200ТА |
|
Число передач КП |
9 |
|
Раздаточная коробка: число передач |
1 |
|
Раздаточная коробка: передаточное число |
1,107 |
|
Передаточное число моста |
6,4 |
|
Размер шин |
16.00R20 |
|
Тип кабины |
Большая |
|
Объём топливного бака |
500 л |
|
Система централизованной накачки шин |
Нет |
|
Электропневмовыводы |
Есть |
|
НЖП 14ТС‑1О‑М4 (ф. АдВерс) |
Есть |
|
Звуковой сигнал заднего хода |
Есть |
|
Бортовая платформа |
|
|
Исполнение |
Стальной борт, двухсекционный |
|
Длина |
6 200 мм |
|
Ширина |
2 550 мм |
|
Высота борта |
730 мм |
|
Боковые и задний борта |
Откидные |
|
Настил пола |
Бакелитовая фанера |
График рабочей зоны
