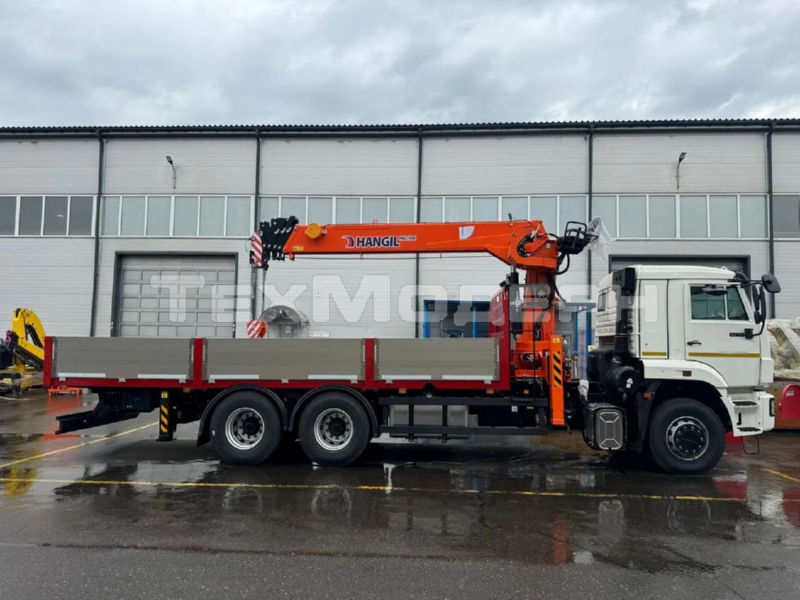

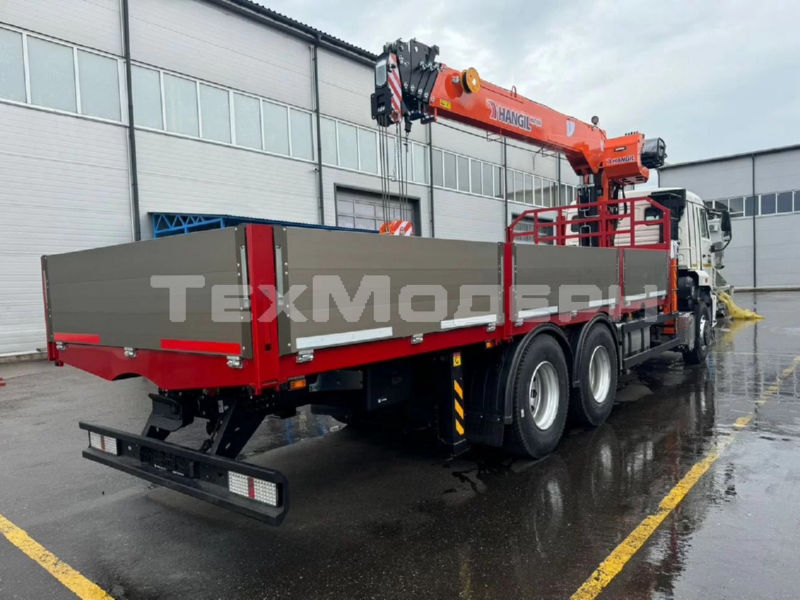

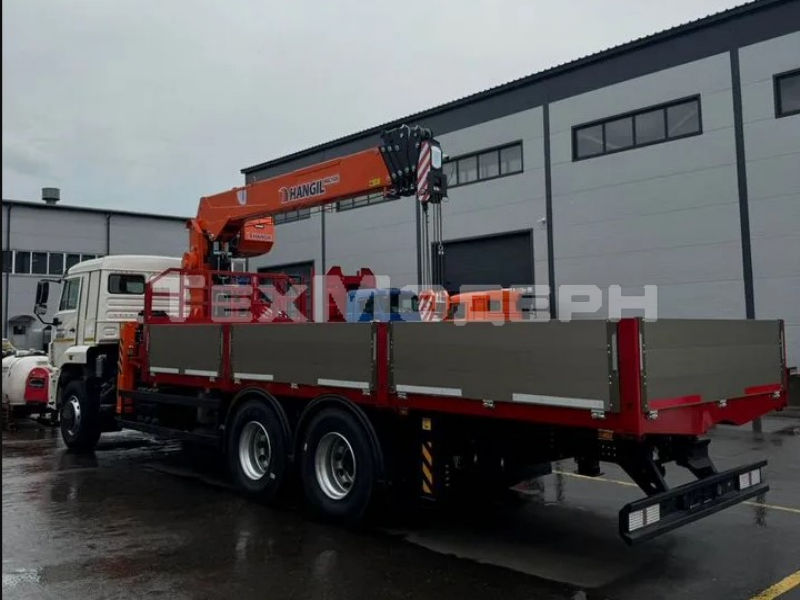

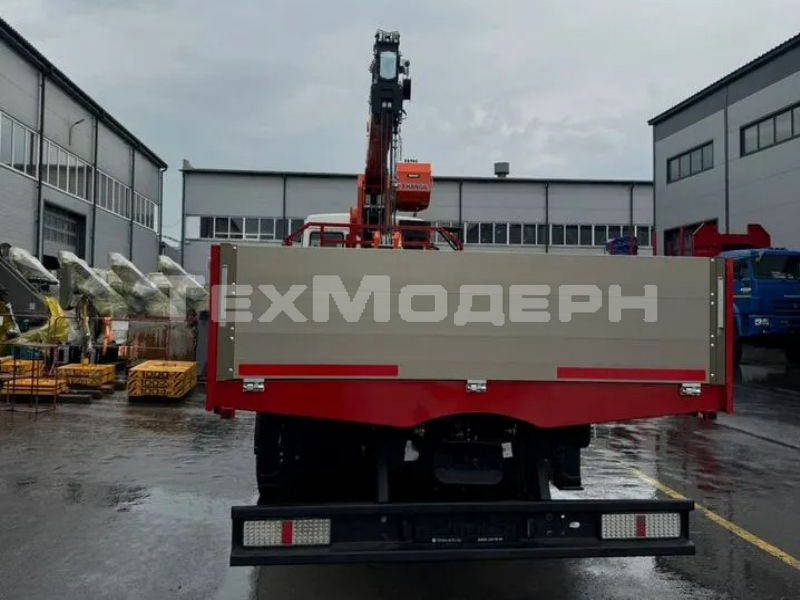

КАМАЗ 65117 с КМУ HANGIL HGC 1026
Инновационное решение для выполнения сложных погрузочно-разгрузочных работ — сочетание мощного шасси КАМАЗ 65117 с современной краново-манипуляторной установкой Hangil HGC 1026. Этот комплекс создан для работы в условиях повышенных нагрузок и ограниченного пространства.
Технические характеристики КМУ HANGIL HGC 1026
| Грузоподъёмность на максимальном вылете, кг | 450 |
|---|---|
| Угол наклона стрелы, град | -13~80 |
| Максимальный грузовой момент, тм | 23 |
| Максимальная грузоподъёмность, кг | 10000 |
| Максимальный вылет стрелы, м | 20.5 |
| Максимальная рабочая высота, м | 23 |
| Минимальный вылет стрелы, м | 23,0 |
| Максимальный рабочий радиус, м | 20,5 |
| Угол поворота, град | 360 |
| Скорость поворота, об/мин | 1.9 |
| Расчетная подача масла, л/мин | 80 |
| Давление масла, кг/см2 | 210 |
| Объем масляного бака, л | 150 |
| Тип стрелы | Гексагональная |
| Количество секций | 6 |
| Скорость выдвижения стрелы, м/с | - |
| Трос | 11.2мм x 110 м |
| Скорость лебедки, м/мин | - |
| Вылет передних аутригеров, м | 5,93 |
| Вылет задних аутригеров, м | 4,5 |
| Управление | верхнее |
Характеристики автомобиля КАМАЗ 65117
| ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИ | ||
| Полная масса а/м, кг | 24000 | 20000/24000 |
| нагрузка на заднюю тележку, кг | 18000 | 15600/18000 |
| нагрузка на переднюю ось, кг | 6000 | 4400/6000 |
| Полная масса автопоезда, кг | 38000 | 34000/38000 |
| Полная масса прицепа, кг | 14000 | 14000 |
| Снаряженная масса, кг | 9950 | 8425/9425 |
| ДВИГАТЕЛЬ | ||
| Модель двигателя | КАМАЗ - 820.92-300 | Cummins ISB6.7e5 300 (Евро 5) |
| Максимальная полезная мощность, кВт (л.с.) | 221 (300) | 1087 (111) |
| при частоте вращения коленчатого вала, об/мин | 2200 | 1300 |
| Рабочий объем, л | 11,762 | 6,7 |
| Расположение и число цилиндров | V-образное,8 | рядное, 6 |
| Тип двигателя | газовый с принудительным искровым зажиганием, с турбонаддувом и ОНВ | дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха |
| КОРОБКА ПЕРЕДАЧ | ||
| Модель КП | ZF 9S1310 | ZF 9S1310 |
| Тип | механическая, 9-ти ступенчатая | механическая, девятиступенчатая |
| Управление | механическое, дистанционное | механическое, дистанционное |
| БОРТОВАЯ ПЛАТФОРМА | ||
| Внутренние размеры, мм | 6112х2470х730 | |
| Исполнение | с металлическими откидными бортами, в зависимости от комплектации оборудуется каркасом и тентом | 7800 х 2470 х 730 или 6112 х 2470 х 730 |
| ГЛАВНАЯ ПЕРЕДАЧА | ||
| Передаточное отношение | 5,43 | 5,94 |
| КАБИНА | ||
| Исполнение | со спальным местом | со спальным местом |
| Тип кабины | расположенная над двигателем, с высокой крышей | расположенная над двигателем, с высокой крышей |
| КОЛЕСА И ШИНЫ | ||
| Размер обода | 7,5-20 или 7,5-22,5 или 8,25-22,5 | 7,5-22,5 или 8,25-22,5 |
| Шины | 11.00 R20 или 11.00 R22,5 | 11.00 R20 или 11.00 R22,5 |
| СИСТЕМА ПИТАНИЯ | ||
| Вместимость газовых баллонов, куб.м | 160 (4 баллона по 100л с левой стороны и 4 баллона по 100л с правой стороны) | 500 |
| СЦЕПЛЕНИЕ | ||
| Привод | гидравлический с пневмоусилителем | гидравлический с пневмоусилителем |
| Тип | диафрагменное, однодисковое | диафрагменное, однодисковое |
| ТОРМОЗА | ||
| Привод | пневматический | пневматический |
| ХАРАКТЕРИСТИКА А/П ПОЛНОЙ МАССОЙ | ||
| Внешний габаритный радиус поворота, м | 9,5 | 9,5 |
| Максимальная скорость, не менее, км/ч | 90 | 95 |
| Угол преодолеваемого подъема, не менее, % (град) | 25% (14°) | 25 (14°) |
| ЭЛЕКТРООБОРУДОВАНИЕ | ||
| Аккумуляторы, В/А·ч | 2х12/190 | 2х12/190 |
| Напряжение, B | 24 | 28/2000 |
Преимущества комплекса КамАЗ 65117 с HANGIL HGC1026
- Универсальность применения: подходит для строительных, коммунальных и логистических задач
- Точность управления: прецизионная система управления краном
- Автономность работы: КМУ функционирует независимо от шасси
- Безопасность: встроенная система защиты от перегрузок
- Всепогодное исполнение: возможность работы в любых климатических условиях
Сферы применения
- Строительство: монтаж конструкций, подача материалов
- Коммунальное хозяйство: установка опор, ремонтные работы
- Логистика: погрузка и разгрузка оборудования
- Промышленность: обслуживание производственных объектов
Дополнительное оснащение
- Комфортная кабина: кондиционер, электростеклоподъемники
- Усиленные мосты: HANDE (16 тонн)
- Пневматическая подвеска: обеспечивает плавность хода
- Современные системы: ABS, EBS, ESP
Этот комплекс представляет собой идеальное сочетание российской надежности и корейской точности, способное решать самые сложные задачи в сфере погрузочно-разгрузочных работ.

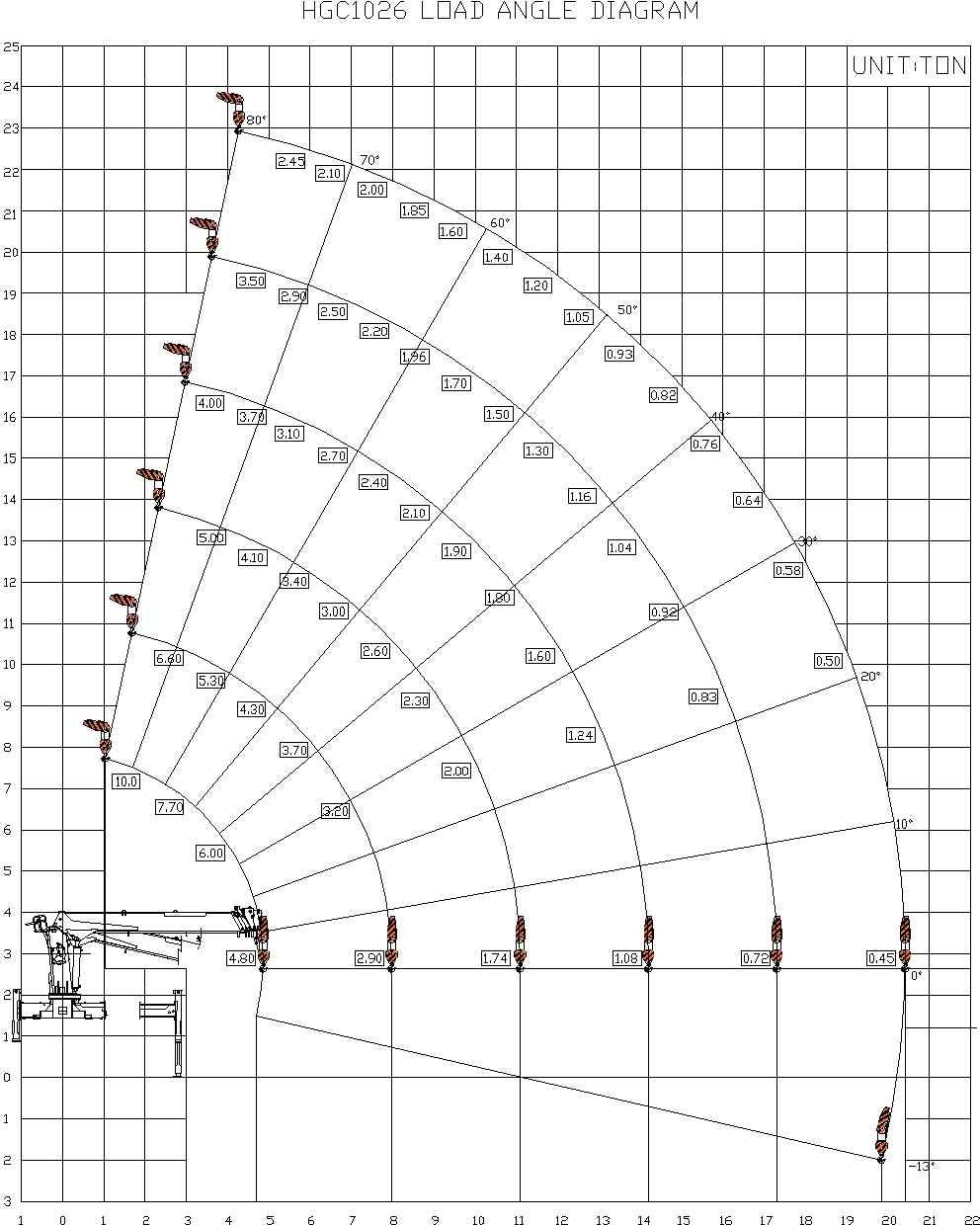

График рабочей зоны
