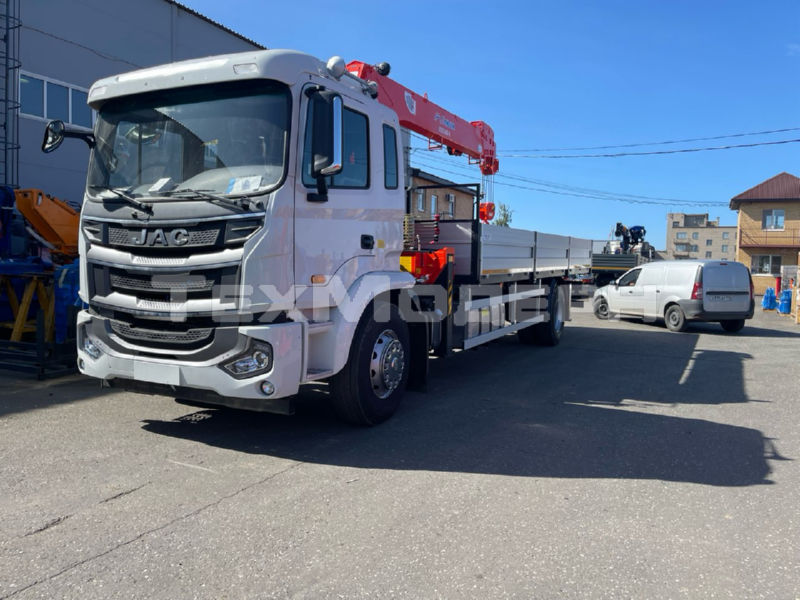

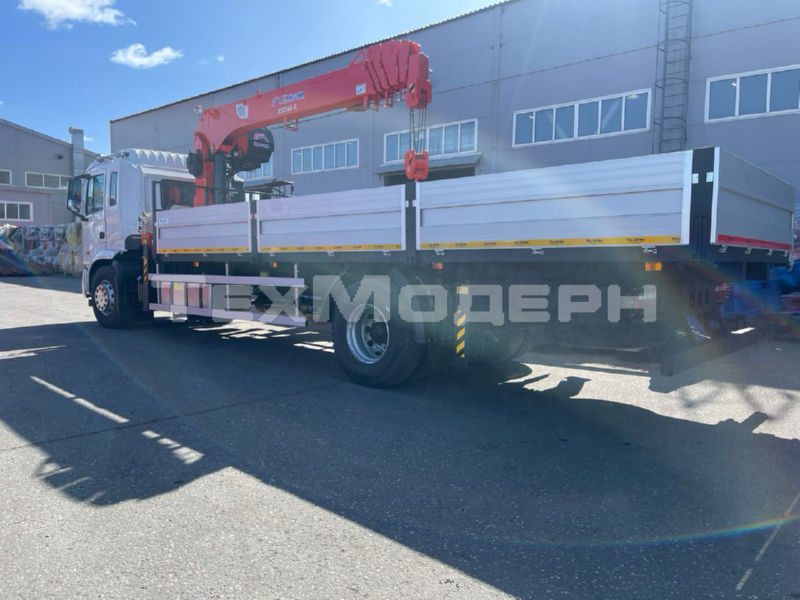

JAC N200 с КМУ Kanglim KS 1256
Бортовой автомобиль JAC N200 с крано-манипуляторной установкой Kanglim KS1256 используется для транспортировки грузов весом до 15 тонн, а также при выполнении погрузочно-разгрузочных строительных и монтажных работ.
Кран-манипулятор Kanglim KS1256 обладает телескопической стрелой с максимальной грузоподъемностью в 7 тонн. Ее максимальный вылет достигает 18.7 метров, на нем грузоподъемность КМУ составляет 300 кг.
Технические характеристики Kanglim KS 1256
| Максимальная грузоподъемность (кг*м) | 15,000 |
| Грузоподъемность (кг/м) | |
| 7000/2 | |
| 2550/6.0 | |
| 1100/10.0 | |
| 300/18.7 | |
| Максимальный рабочий радиус (м) | 18.7 (20.7) |
| Максимальная высота подъема (м) | 21.7 (23.7) |
| Скорость масла (л/мин) | 60 |
| Давление масла (кг/см2) | 230 |
| Объем масленного бака (л) | 120 |
| Тип стрелы | 6- гранная |
| Количество ступеней | 6 ступеней |
| Скорость выдвижения стрелы (м/сек) | 14.25/38 |
| Угол подъема/скорость (о/сек) | 1~76/13.0 |
| Угол вращения | 360 непрерывно |
| Скорость вращения (мин/оборот) | 2.5 |
| Трос (лебедка), диаметр*м | 10*116 |
| Скорость Гака (м/мин) | 16 (4) |
| Тип лебедки | Блокировка сервомотора до постановки крана на ручной тормоз(поставить механический тормоз) |
| Тип редуктора | Редуктор с червячьной передачей |
| Аутригеры (опоры) | Гидравлические выдвижные опоры |
| Аутригеры (вылет), м | 5.7 |
| Аутригеры задние, м | 4.3 |
| Тоннаж машины, тонн | свыше 4.5 |
| Опции | Доп. ледбёдка(1 или 1.5 тон), доп. стрела(3м), пульт упр-я |
Характеристики автомобиля JAC N200
| Общее | Колесная формула | 4 x 2 |
| Схема компоновки транспортного средства | кабина над двигателем | |
| Расположение двигателя | переднее продольное | |
| Габаритные размеры, мм |
-длина
-ширина
-высота
|
7632
2522
3048
|
| База, мм | 4200 | |
| Колея передних / задних колес, мм | 2019/1860 | |
| Кузов | Размер | - |
| Масса , кг | Номинальная грузоподьемность | 14255 |
| Технически допустимая максимальная масса транспортного средства, кг | 19980 | |
| Двигатель | Бренд, модель | Cummins, ISD245 50/ISD285 50 |
| - рабочий объем цилиндров, см3 | 6700 | |
| - максимальная мощность, л. с. по Правилам ЕЭК ООН № 85 | 180 л.с. | |
| - максимальный крутящий момент, Нм (мин - 1) | 950 Нм (1200~1800 мин - 1) | |
| - топливо | дизельное | |
| Система питания (тип) | впрыск топлива под давлением | |
| - блок управления (маркировка) | BOSCH, WPEDC7 | |
| - ТНВД (тип, маркировка) | BOSCH,WPCPN2 | |
| - форсунки (маркировка) | BOSCH,WPCRIN2 | |
| - Нагнетатель воздуха (тип, маркировка) | HONEYWELL, GT40 | |
| - воздушный фильтр (тип, маркировка) | сухой с бумажным элементом, 28000-Y3A20, HEFEI YILI | |
| Система выпуска и нейтрализации отработавших газов | один глушитель со встроенным нейтрализатором отработавших газов | |
| Глушители (маркировка) - передний глушитель |
WPSCR-002, WEICHAI> |
|
| Трансмиссия | - модель | 8JS118TA-B |
| - тип | MT | |
| - число передач | 8 | |
| - передаточные отношение | 8.12/0.79 | |
| - положение передачи | "RH/RL 5/1 7/3 6/2 8/4" | |
| Топливный бак | Емкость, (л) | 400 |
| Подвеска | - тип | параболические ресоры 11/10+7 |
| Передняя ось | Максимальная нагрузка на переднюю ось | 6500 |
| Задний тормоз | Барабанный механизм | |
| Задняя ось | -тип | Single reduction |
| Соотношение осей | 4.444/4.875/5.286 | |
| -Максимальный объем | 13000 | |
| Передний тормоз | Барабанный механизм | |
| Шины | Модель | 315/80R22.5 295/80R22.5（GVW17980) |
График рабочей зоны
