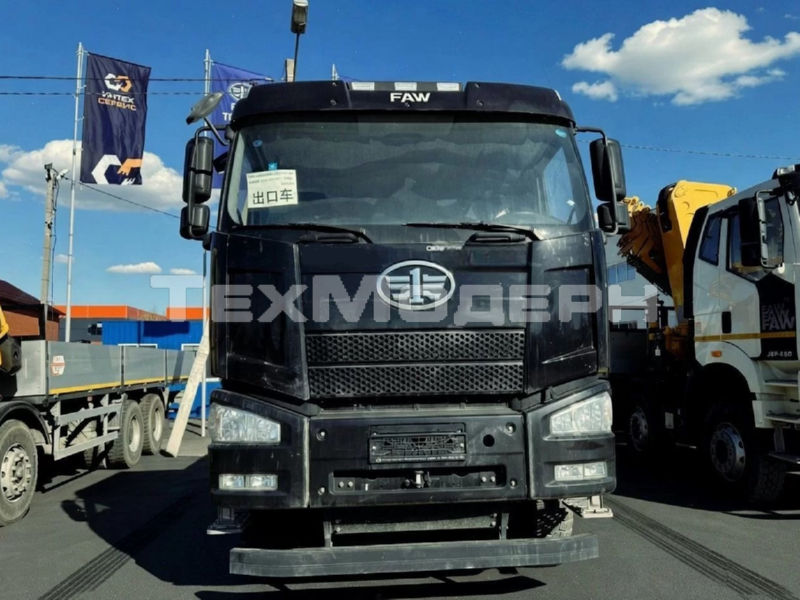

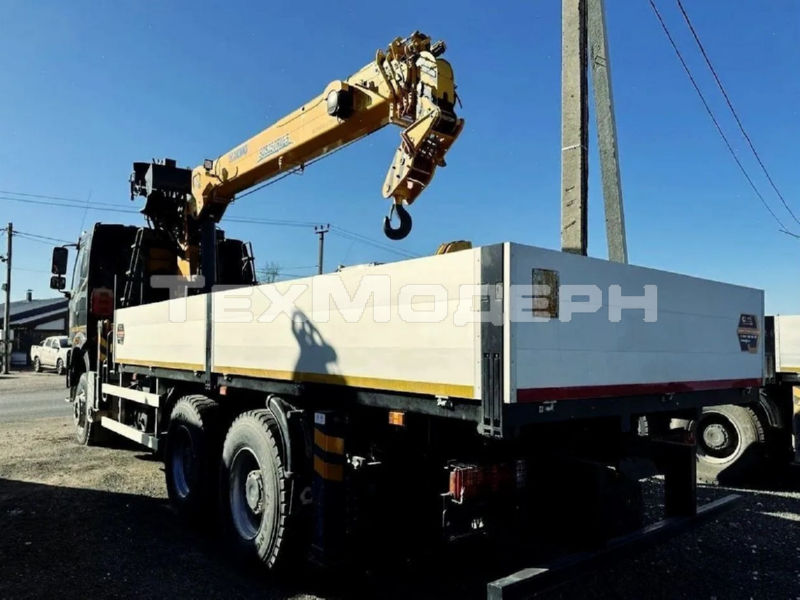

FAW CA3250 с КМУ XCMG SQS250-5
Модель XCMG SQS25-5 представляет собой мощный кран‑манипулятор грузоподъёмностью 10 тонн, установленный на шасси FAW. Это решение оптимально для строительных, монтажных и погрузочно‑разгрузочных работ любой сложности.
Области применения:
- строительствожилых и промышленных объектов;
- монтажметаллоконструкций, опор ЛЭП, рекламных конструкций;
- погрузочно‑разгрузочныеработы на складах и терминалах;
- транспортировкаи установка тяжёлого оборудования;
- коммунальные и аварийно‑восстановительные работы
Технические характеристики КМУ XCMG SQS250-5
| Производительность | ||||||
| Грузовой момент, т/м | 25 | |||||
| Максимальная высота подъема, м | 21 | |||||
| Максимальный рабочий радиус, м | 18 | |||||
| Грузоподъемность | ||||||
| 2,5 м | 5,72 м | 9,22 м | 12,7 м | 16,2 м | 19,6 м | |
| 10 000 кг | 4 100 кг | 2 100 кг | 1 300 кг | 850 кг | 500 кг | |
| Гидравлический насос | ||||||
| Производительность насоса, л/мин | 100 | |||||
| Давление масла, Mpa | 26 | |||||
| Объем гидробака, л | 270 | |||||
| Стрела и трос | ||||||
| Тип стрелы | 6-гранная | |||||
| Количество секций | 5 | |||||
| Скорость выдвижения/складывания стрелы, сек | 47/28 | |||||
| Cкорость подъема/опускания стрелы, сек | 34/20 | |||||
| Выдвижение/складывание ГЦ подьема, сек | 9/7 | |||||
| Выдвижение/складывание горизонтального ГЦ, сек | 8/6 | |||||
| Скорость вращения, об/мин | 3 | |||||
| Угол вращения, град. | 360 | |||||
| Диаметр троса, мм | 10 (19х7 IRWC) | |||||
| Длина троса, м | 120 | |||||
| Скорость лебедки, м/мин | более 64 | |||||
| Аутриггеры | ||||||
| Тип аутриггеров | Гидравлические | |||||
| Макс. вылет передних аутриггеров, м | 5,7 | |||||
| Макс. вылет задних аутриггеров, м | 3,8 | |||||
| Комплектация | ||||||
| Верхнее сиденье, Телескопическая стрела, крюк с тросом, поворотная станина, базовая рама, передние аутриггеры, задние аутриггеры, гидравлические трубки для задних аутриггеров, крепежные болты и гайки к грузовику, масляный насос. Приборы безопасности. Разрешение на применение Ростехнадзора. Сертификат ГОСТ-Р. Паспорт крановой установки |
||||||
| Опции | ||||||
| Гусек, дополнительная лебедка, пульт дистанционного управления, масляный радиатор, люлька | ||||||
Характеристики автомобиля FAW CA3250
| Допустимая полная масса, кг | 35 100 |
| Допустимая нагрузка на 1- /2- /3-ю оси | 7500/ 13 800/ 13 800 |
| Снаряжённая масса, кг | 16 140 |
| Грузоподъёмность (масса, допустимая конструкцией), кг | 18 960 |
| Размеры кузова, мм | 6000х2300х1400 |
| Объём кузова, м3 | 19,3 |
Двигатель:
|
CA6DL2-37E5, дизельный, 6 цилиндров в ряд, Euro 5 8,6 370 при 1600 мин-1 1550 при 1300–1500 мин-1 |
Коробка передач:
|
Механическая FAW CA10TA160M 10/2 5,769 |
| Сцепление | Сухое, однодисковое, с гидроприводом и пневмоусилителем |
| Тормозная система | Пневматическая, двухконтурная, ABS |
| Шины | 315/80 R22,5 |
| Подвеска | Рессорная на всех осях |
График рабочей зоны
